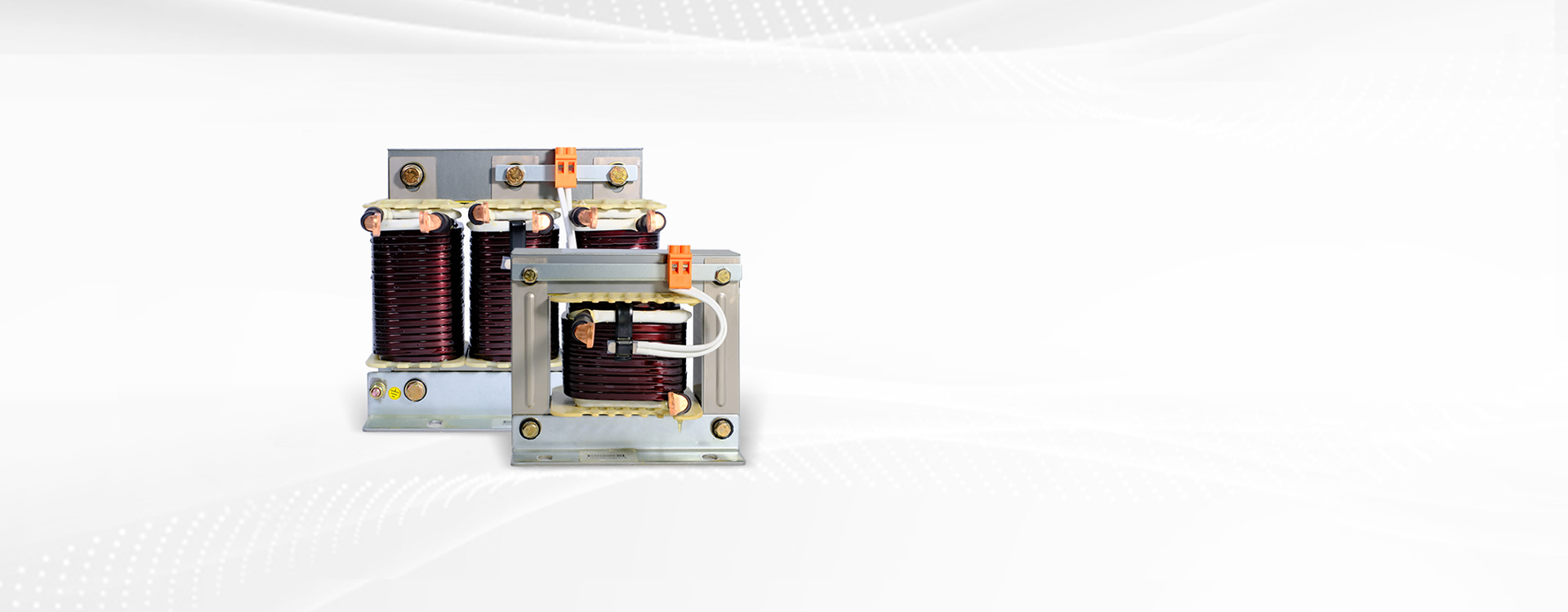

KLD-FD系列
低壓濾波電抗器
濾波電抗器可以實現對電容器的有效保護，減少補償時由于諧波造成的過載，并避免與電網電感發生諧振的可能。
KLD-FD系列
低壓濾波電抗器
濾波電抗器可以實現對電容器的有效保護，減少補償時由于諧波造成的過載，并避免與電網電感發生諧振的可能。
電網中如存在變頻器、整流裝置及其它產生諧波的用電負荷，則電容柜需加裝濾波電抗器。低壓濾波電抗器與電容器串聯后，可承受由基波電流和諧波電流產生的損耗，在常規環境下不會超過絕緣材料的溫度范圍。
KLD-FD系列低壓濾波電抗器的抗值精確度高，具有高線性度用以承受電容器的切換，而不會由于很大的電網諧波畸變而引起飽和，同時帶防止漏磁設計的鐵芯電抗器具有更低的損耗和噪音水平。
低壓濾波電抗器與電容器串聯搭配使用，組成低壓無功補償裝置，會給電網系統提供無功補償、提高功率因數、降低線路及變壓器損耗，起到電壓支撐作用。同時抑制諧波電流的放大作用，排除諧振隱患，充分保護電容器的運行安全和使用壽命。

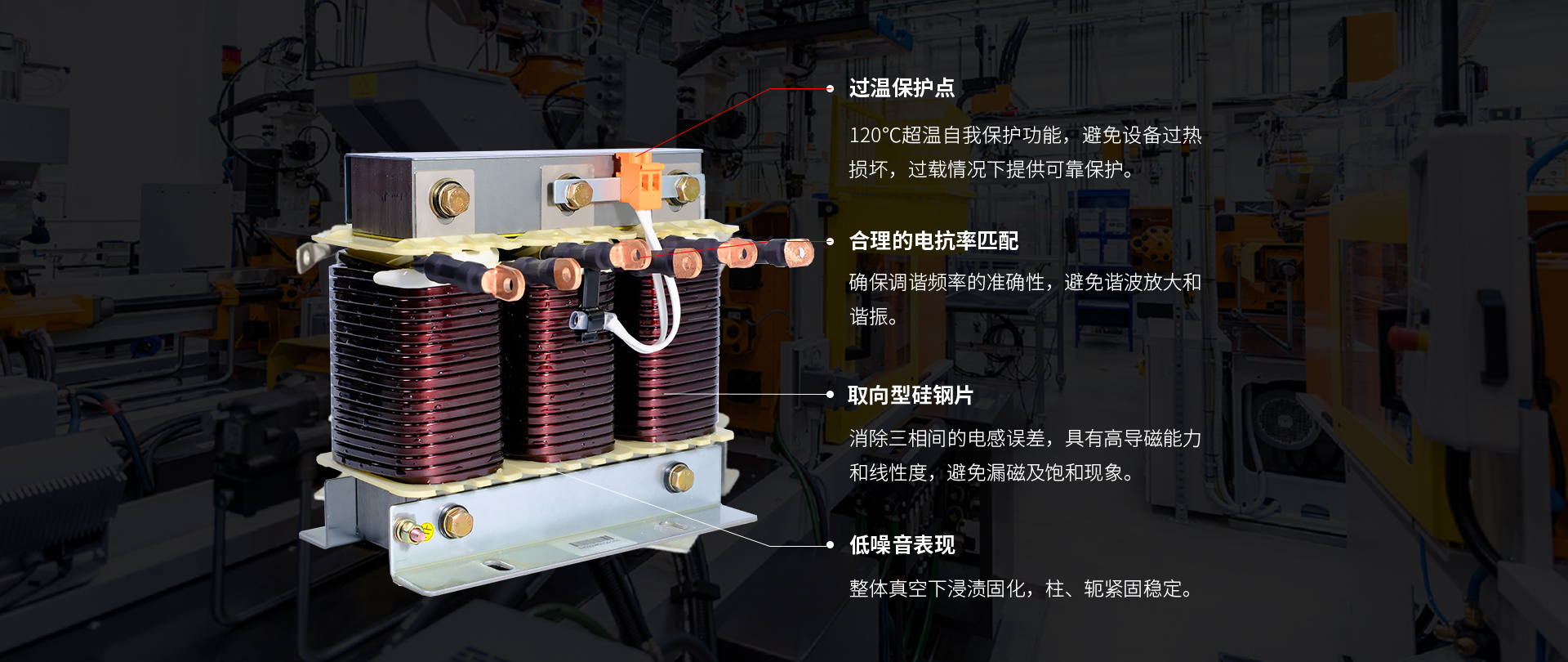

在生產工藝中產品都進行了整體真空下浸漬固化，避免水分子對電抗器性能與壽命的影響。每一臺電抗器都為客戶配置了過溫保護點，確保在異常情況下，聯動投切開關進行快速可靠的切離。

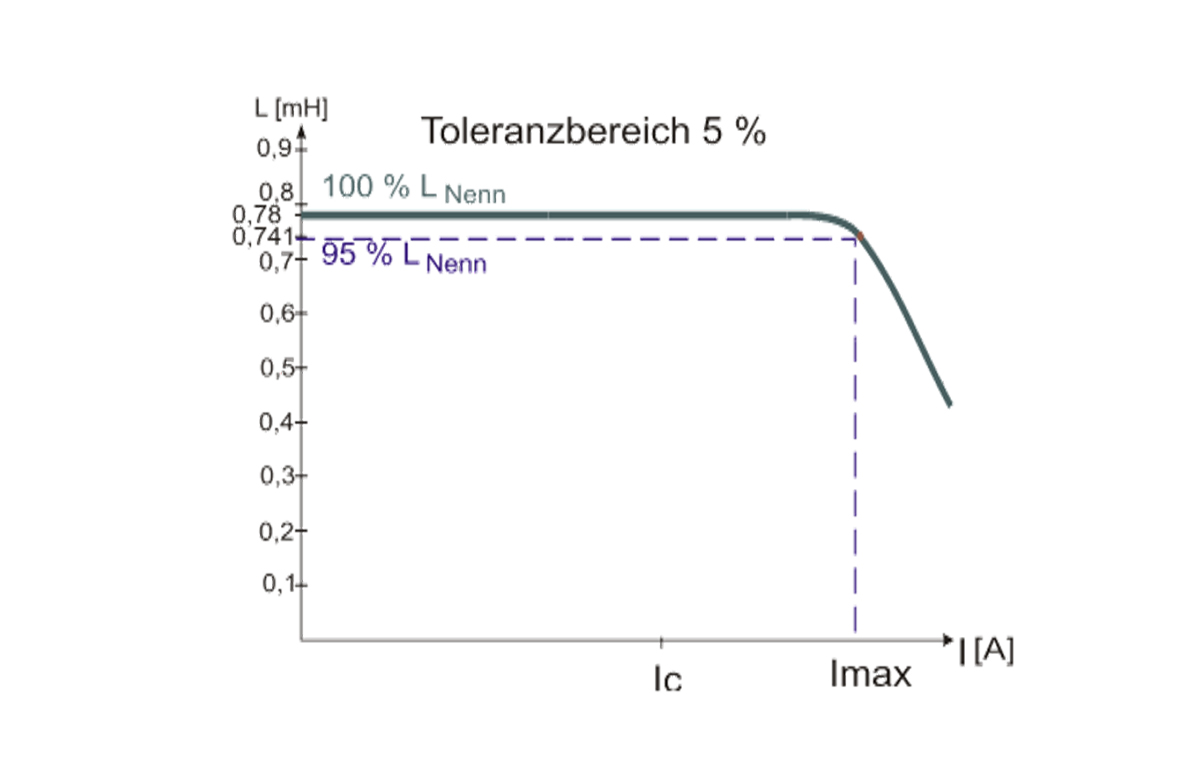

線圈通過電流時產生磁場，并隨著電流而提升，當達到某一程度時便不能繼續增強，即“磁飽和”，此后電感值由固定值呈拋物線下降。KLD-FD系列電抗器在通過2.0In時，不會發生磁飽和現象。
| 額定電壓 | 230~800V，50/60Hz |
| 輸出功率 | 5~100kvar |
| 電 抗 率 | 7%，14%或其它電抗率 |
| 過載能力 | 1.8In |
| 最大電壓 | 1.1Un |
| 線 性 度 | 2.0In |
| 冷卻方式 | 自然冷卻 |
| 層間絕緣 | Nomex優質絕緣紙 |
| 浸漬方式 | 聚酯樹脂，H級 |
| 絕緣水平 | 繞組-鐵芯3kV |
| 過溫保護 | 120℃常閉接點 |
| 參數誤差 | ±3% |
| 海拔高度 | 常規2000米(更高海拔可定制) |
| 環境溫度 | -40℃~+45℃(最高可達+55℃) |
| 技術標準 | 遵循GB1094、VDE0550/0532、IEC76 |
| 型號 | 容量 | 電抗系數 | 出線方式 | 溫度監控 |
| 單相 | ||||
| KLD-FD7-5-1-230V | 5 | 7% | 側出線 | 有 |
| KLD-FD7-10-1-230V | 10 | 7% | 側出線 | 有 |
| KLD-FD7-15-1-230V | 15 | 7% | 側出線 | 有 |
| KLD-FD14-5-1-230V | 5 | 14% | 側出線 | 有 |
| KLD-FD14-10-1-230V | 10 | 14% | 側出線 | 有 |
| KLD-FD14-15-1-230V | 15 | 14% | 側出線 | 有 |
| 三相 | ||||
| KLD-FD7-12.5-400V | 12.5 | 7% | 側出線 | 有 |
| KLD-FD7-15-400V | 15 | 7% | 側出線 | 有 |
| KLD-FD7-20-400V | 20 | 7% | 側出線 | 有 |
| KLD-FD7-25-400V | 25 | 7% | 側出線 | 有 |
| KLD-FD7-30-400V | 30 | 7% | 側出線 | 有 |
| KLD-FD7-40-400V | 40 | 7% | 側出線 | 有 |
| KLD-FD7-50-400V | 50 | 7% | 側出線 | 有 |
| KLD-FD7-60-400V | 60 | 7% | 側出線 | 有 |
| KLD-FD14-12.5-400V | 12.5 | 14% | 側出線 | 有 |
| KLD-FD14-15-400V | 15 | 14% | 側出線 | 有 |
| KLD-FD14-20-400V | 20 | 14% | 側出線 | 有 |
| KLD-FD14-25-400V | 25 | 14% | 側出線 | 有 |
| KLD-FD14-30-400V | 30 | 14% | 側出線 | 有 |
| KLD-FD14-40-400V | 40 | 14% | 側出線 | 有 |
| KLD-FD14-50-400V | 50 | 14% | 側出線 | 有 |
| KLD-FD14-60-400V | 60 | 14% | 側出線 | 有 |
額定電壓：230~800V，50/60Hz
輸出功率：5~100kvar
電 抗 率：7%，14%或其它電抗率
過載能力：1.8In
最大電壓：1.1Un
線 性 度：2.0In
冷卻方式：自然冷卻
層間絕緣：Nomex優質絕緣紙
浸漬方式：聚酯樹脂，H級
絕緣水平：繞組-鐵芯3kV
過溫保護：120℃常閉接點
參數誤差：±3%
海拔高度：常規2000米(更高海拔可定制)
環境溫度：-40℃~+45℃(最高可達+55℃)
技術標準：遵循GB1094、VDE0550/0532、IEC76
單相
容量：5
電抗系數：7%
出線方式：側出線
溫度監控：有
容量：10
電抗系數：7%
出線方式：側出線
溫度監控：有
容量：15
電抗系數：7%
出線方式：側出線
溫度監控：有
容量：5
電抗系數：14%
出線方式：側出線
溫度監控：有
容量：10
電抗系數：14%
出線方式：側出線
溫度監控：有
容量：15
電抗系數：14%
出線方式：側出線
溫度監控：有
三相
容量：12.5
電抗系數：7%
出線方式：側出線
溫度監控：有
容量：15
電抗系數：7%
出線方式：側出線
溫度監控：有
容量：20
電抗系數：7%
出線方式：側出線
溫度監控：有
容量：25
電抗系數：7%
出線方式：側出線
溫度監控：有
容量：30
電抗系數：7%
出線方式：側出線
溫度監控：有
容量：40
電抗系數：7%
出線方式：側出線
溫度監控：有
容量：50
電抗系數：7%
出線方式：側出線
溫度監控：有
容量：60
電抗系數：7%
出線方式：側出線
溫度監控：有
容量：12.5
電抗系數：14%
出線方式：側出線
溫度監控：有
容量：15
電抗系數：14%
出線方式：側出線
溫度監控：有
容量：20
電抗系數：14%
出線方式：側出線
溫度監控：有
容量：25
電抗系數：14%
出線方式：側出線
溫度監控：有
容量：30
電抗系數：14%
出線方式：側出線
溫度監控：有
容量：40
電抗系數：14%
出線方式：側出線
溫度監控：有
容量：50
電抗系數：14%
出線方式：側出線
溫度監控：有
容量：60
電抗系數：14%
出線方式：側出線
溫度監控：有
