KLD-MK系列
低壓電力電容器
一種創新的充氣型自愈式防爆電容器，安全和環保技術的結合，更低的損耗，更小的尺寸。
KLD-MK系列
低壓電力電容器
一種創新的充氣型自愈式防爆電容器，安全和環保技術的結合，更低的損耗，更小的尺寸。

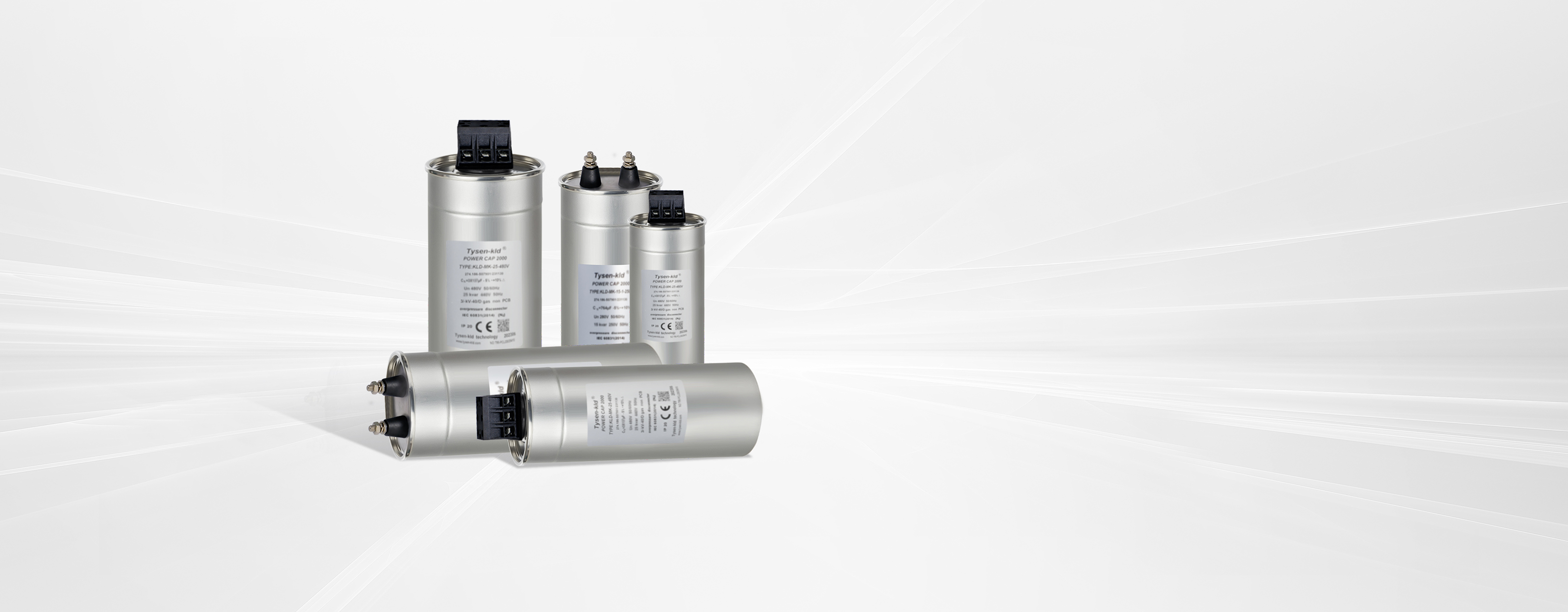

KLD系列低壓電容器是一種創新的圓柱形防爆電容器，使用漸變式金屬化聚丙烯薄膜技術，以確保繞組具有理想的自愈特性。我們使用氣體取代傳統的油及樹脂等電介質，以干式技術實現對電容器的環保安全和體積小型化的更高要求。
通過長時間的真空干燥技術來確保電容器的工作穩定性。獨特的蒸鍍技術、波紋分切技術和優化的繞組排序，使我們的電容不僅具有杰出的容量體積比，而且具有很高的交流耐壓和耐有效和尖峰電流沖擊能力。便攜的裝配方式和良好的散熱性能在更好的改善諧波危害和校正功率因數的同時，保證較大程度節約安裝空間。
產品的技術設計、檢測和使用，均符合 GB12747.1/ GB12747.2/IEC60831標準，具備CE認證及ROHS環保認證。

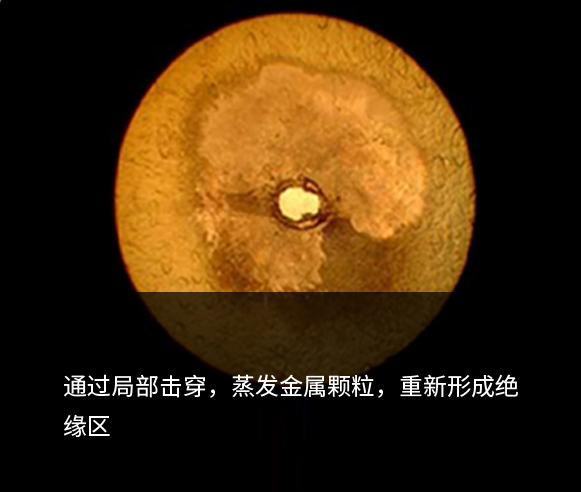

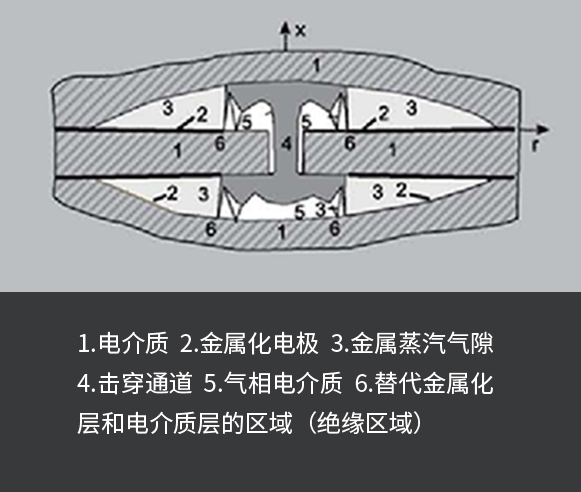

電容器繞組介質采用漸變式金屬化聚丙烯薄膜，通過局部擊穿，蒸發金屬顆粒，重新形成絕緣區，使電容器自我隔離故障點，繼續正常工作，達到自愈功能。同時因擊穿導致的容量損失極少，可忽略不計，不影響電容器的正常使用。

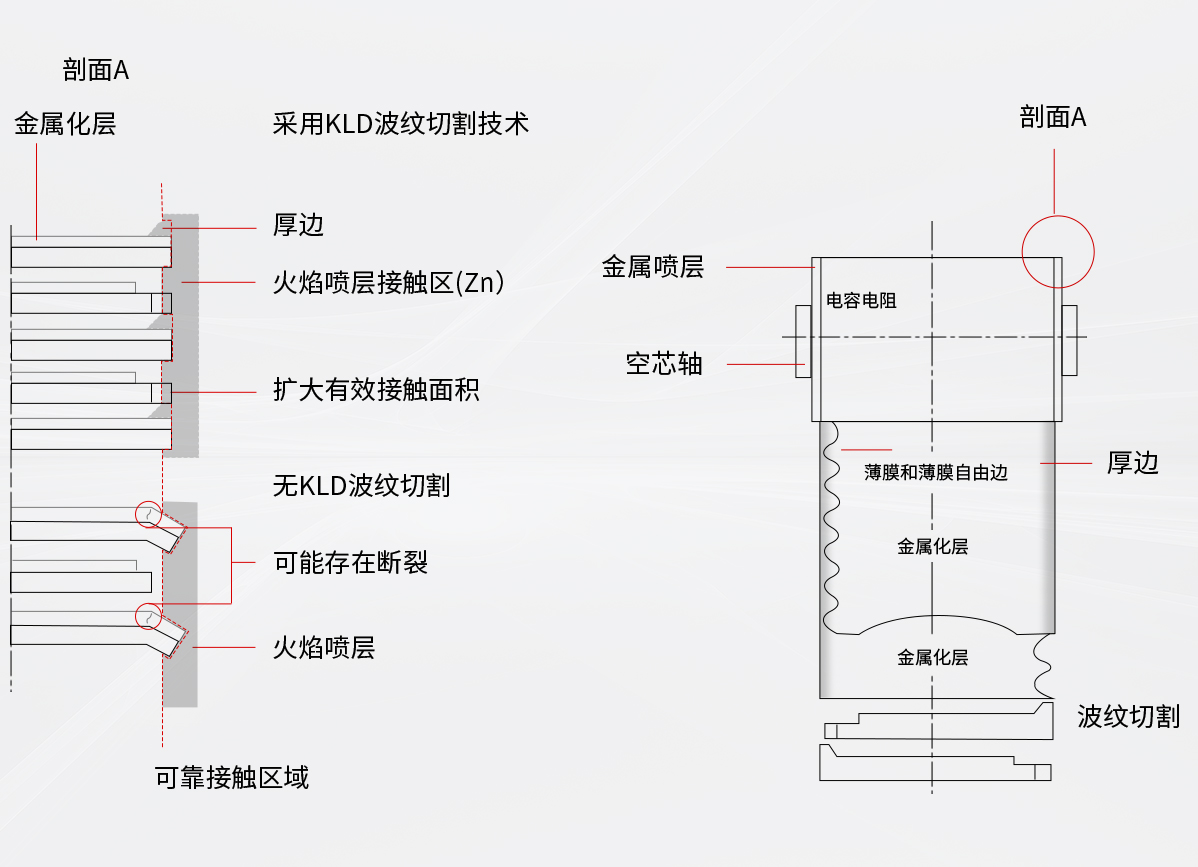

電容器采用薄膜厚邊加強技術，可提高噴金面與電極的可靠連接。內部薄膜采用波紋、平滑相結合的切割方式，可使元件與金屬噴層間產生最大的有效面，提高浪涌電流抑制能力。

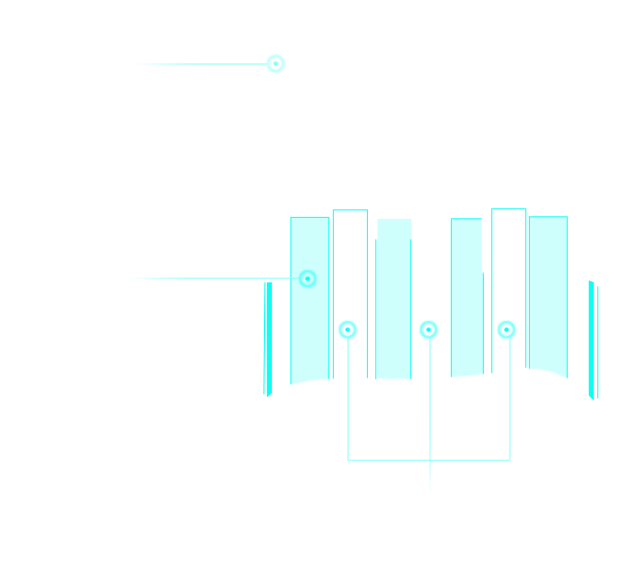

我們通過高速的噴金技術，將細小的鋅粉顆粒打入到元件端面，并形成細膩的噴金面，便可引出電極，在整個過程中，每個繞組嚴格控制噴金層的厚度及表面平整度，實現損耗低、性能穩定、使用壽命長。

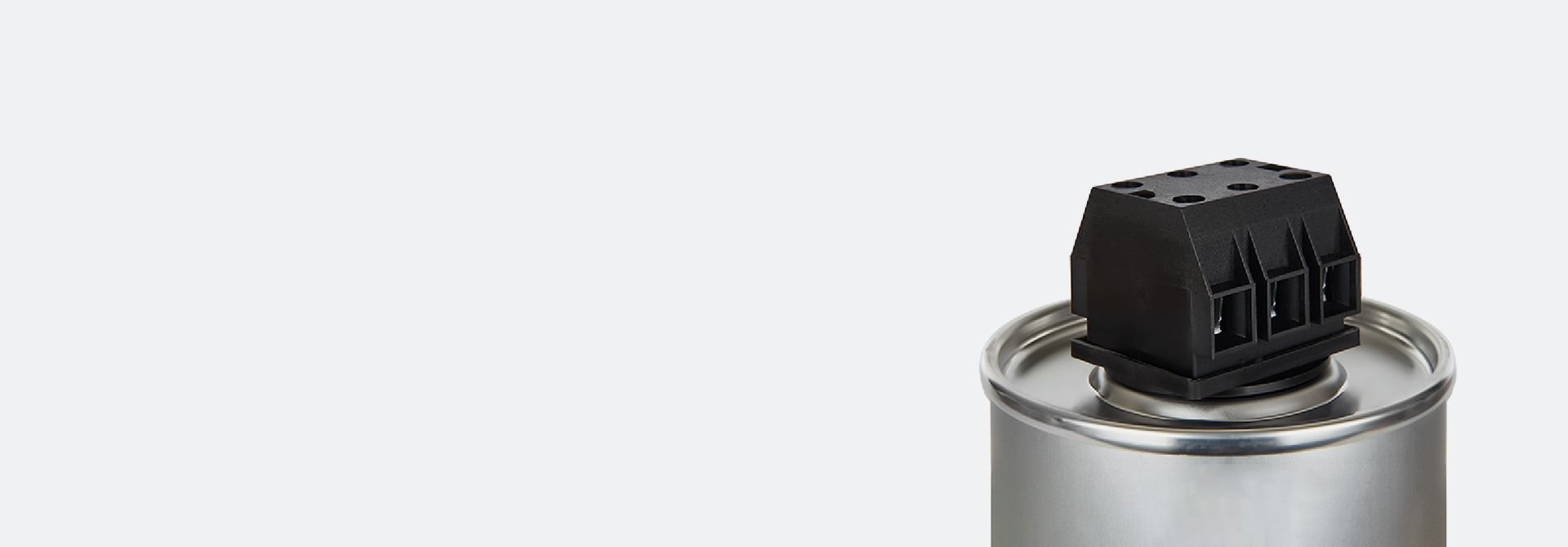

根據GB12747/IEC60831的標準，每臺電容器都嚴格通過出廠例行試驗，每臺三相電容器端子都配置可以預防意外手指與帶電體接觸的端蓋，并配備放電電阻，很好的保護現場工作人員的人體安全。

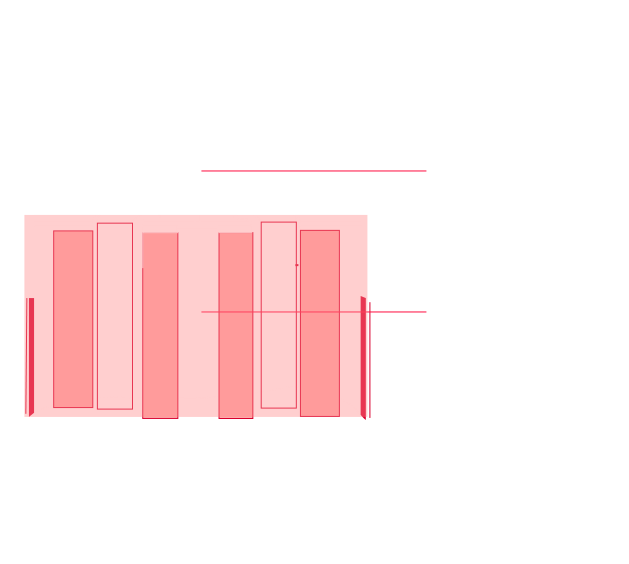

KLD-MK系列電容器采用圓柱形鋁罐外殼，內部具有“壓力釋放結構”。通過向上推起電容器的頂部，從而達到釋放壓力的目的。同時內部金屬導線被拉斷，有效阻礙電流流過，切除電容器。
| 額定電壓 | 230~1000V，50/60Hz |
| 過電壓 | 1.1Un（長期），1.15Un（30min），1.3Un（5min） |
| 過電流 | 2.0In |
| 浪涌電流 | 500In |
| 電容容差 | ±5% |
| 電介質 | 優質聚丙烯薄膜 |
| 灌注材料 | 惰性絕緣材料氣體，氮?dú)?/td> |
| 介質損耗 | ≤0.1W/kvar |
| 安全特性 | 干式技術，過壓分離器，自愈合 |
| 放電時間 | 帶放電電阻，50s放電到50V以下 |
| 外形結構 | 圓柱形鋁制金屬外殼，底部設有安全螺栓 |
| 環境溫度 | -40/D；最大溫度+55℃ ，日平均最高+45℃，年平均最高+35℃，最低-40℃ |
| 冷卻方式 | 自然冷卻或強迫冷卻 |
| 安裝位置 | 任意位置，底部螺栓接地 |
| 相對濕度 | ≤95% |
| 海拔高度 | 常規2000米(更高海拔可定制) |
| 防護等級 | IP20，室內裝配（與封蓋一起裝配，滿足IP54） |
| 使用壽命 | ＞200000h |
| 技術標準 | 遵循GB12747、IEC60831、VDE0560-46/47 |
| 型號 | 容量 | 損耗（W/kvar） | 設計使用壽命 |
| 單相 | |||
| KLD-MK-5-1-280V | 5 | ≤0.1 | 200,000 |
| KLD-MK-10-1-280V | 10 | ≤0.1 | 200,000 |
| KLD-MK-15-1-280V | 15 | ≤0.1 | 200,000 |
| KLD-MK-5-1-300V | 5 | ≤0.1 | 200,000 |
| KLD-MK-10-1-300V | 10 | ≤0.1 | 200,000 |
| KLD-MK-15-1-300V | 15 | ≤0.1 | 200,000 |
| 三相 | |||
| KLD-MK-12.5-480V | 12.5 | ≤0.1 | 200,000 |
| KLD-MK-15-480V | 15 | ≤0.1 | 200,000 |
| KLD-MK-20-480V | 20 | ≤0.1 | 200,000 |
| KLD-MK-25-480V | 25 | ≤0.1 | 200,000 |
| KLD-MK-30-480V | 30 | ≤0.1 | 200,000 |
| KLD-MK-12.5-525V | 12.5 | ≤0.1 | 200,000 |
| KLD-MK-15-525V | 15 | ≤0.1 | 200,000 |
| KLD-MK-20-525V | 20 | ≤0.1 | 200,000 |
| KLD-MK-25-525V | 25 | ≤0.1 | 200,000 |
| KLD-MK-30-525V | 30 | ≤0.1 | 200,000 |
額定電壓：230~1000V，50/60Hz
過電壓：1.1Un（長期），1.15Un（30min），1.3Un（5min）
過電流：2.0In
浪涌電流：500In
電容容差：±5%
電介質：優質聚丙烯薄膜
灌注材料：惰性絕緣材料氣體，氮?dú)?/p>
介質損耗：≤0.1W/kvar
安全特性：干式技術，過壓分離器，自愈合
放電時間：帶放電電阻，50s放電到50V以下
外形結構：圓柱形鋁制金屬外殼，底部設有安全螺栓
環境溫度：-40/D；最大溫度+55℃ ，日平均最高+45℃，年平均最高+35℃，最低-40℃
冷卻方式：自然冷卻或強迫冷卻
安裝位置：任意位置，底部螺栓接地
相對濕度：≤95%
海拔高度：常規2000米(更高海拔可定制)
防護等級：IP20，室內裝配（與封蓋一起裝配，滿足IP54）
使用壽命：＞200000h
技術標準：遵循GB12747、IEC60831、VDE0560-46/47
單相
容量：5
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
容量：10
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
容量：15
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
容量：5
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
容量：10
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
容量：15
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
三相
容量：12.5
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
容量：15
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
容量：20
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
容量：25
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
容量：30
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
容量：12.5
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
容量：15
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
容量：20
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
容量：25
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
容量：30
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
